Подъемная ось полуприцепа: принцип работы, пневмосхема и обслуживание
Подъемная ось полуприцепа поднимается над дорогой, когда прицеп едет порожним или частично загруженным, и опускается обратно под нагрузкой — простой механизм, который экономит шины, топливо и дорожные сборы, но требует, чтобы кран, клапан и магистрали пневмосхемы работали слаженно. В этом руководстве разбираем, как устроена подъемная ось полуприцепа, что делает кран и клапан управления, как поднять и опустить ось, зачем нужны манометр и датчик нагрузки, а также какие неисправности встречаются чаще всего.
Схема подключения ниже описывает общий принцип; фактическая схема подключения подъемной оси полуприцепа всегда специфична для конкретной модели прицепа и подвески, и перед монтажом или ремонтом ее нужно сверять с документацией на конкретный узел, а не с типовой схемой из общего руководства.
Как работает подъемная ось полуприцепа
Подъемная ось полуприцепа — это дополнительная ось группы, которую можно поднять над дорожным полотном, когда прицеп едет порожним или частично загруженным, и опустить обратно, когда фактическая нагрузка требует всех осей группы для распределения веса. Идея простая: лишняя ось, катящаяся по дороге без нагрузки, изнашивает шины и подшипники впустую и увеличивает расход топлива за счет сопротивления качению — поднятая ось этого не делает.
Связь между подъемной осью и распределением нагрузки по осям полуприцепа работает в обе стороны: пока прицеп загружен полностью, подъемная ось опущена и участвует в распределении нагрузки наравне с остальными осями группы, снижая нагрузку на каждую отдельную ось. Когда груза мало или его нет, поднятая ось перестает участвовать в распределении веса, и вся нагрузка переходит на постоянные оси группы — поэтому решение поднять или опустить ось принимается по фактической нагрузке, а не по расписанию или на глаз.
На части прицепов подъем происходит только вручную кнопкой из кабины или с рамы; на других — автоматически, когда давление в контуре подвески или сигнал датчика нагрузки показывает, что вес на оси упал ниже порога. Независимо от способа управления, принцип остается одним и тем же: пневматический контур переключает подачу воздуха между рабочими подушками подвески оси и баллоном подъема.
Пневмосхема подъемной оси: кран, клапан и подключение
Кран подъемной оси полуприцепа — центральный элемент пневмосхемы. В положении «поднято» он подает воздух в баллон подъема оси и одновременно стравливает воздух из рабочих подушек подвески этой оси, поднимая ее над дорогой; в положении «опущено» — наоборот, воздух уходит из баллона подъема, а рабочие подушки заполняются, и ось встает на дорогу под нагрузкой. Клапан подъемной оси полуприцепа и кран управления подъемной осью полуприцепа в большинстве описаний обозначают один и тот же узел, хотя на некоторых схемах это два элемента: переключающий кран и клапан управления, который получает сигнал от кнопки или от датчика нагрузки и подает команду крану.
Схема подключения подъемной оси полуприцепа всегда специфична для конкретного прицепа и производителя пневмосистемы: расположение крана, диаметр и маршрут магистралей, точка врезки в основной ресивер прицепа отличаются между моделями. Из-за этого подключение подъемной оси полуприцепа нельзя делать по памяти или по схеме другого прицепа — перепутанная магистраль крана подъема с контуром рабочей тормозной системы или с контуром обычной подвески является одной из самых частых причин отказа подъемной оси и, что важнее, риска для тормозной системы. Перед монтажом или заменой крана всегда сверяйтесь со схемой подключения клапана подъемной оси полуприцепа конкретной модели, а не с общей типовой схемой.
Кнопка подъемной оси полуприцепа в кабине или на раме подает управляющий сигнал на клапан, а не напрямую на баллон подъема — это отдельная маломощная линия, не несущая основного давления контура. На части прицепов с подъемной осью установлена блокировка, не позволяющая поднять ось при движении с превышением определенной скорости или при слишком высокой фактической нагрузке, — это заводская защита от подъема нагруженной оси, а не неисправность крана.
Как поднять и опустить ось полуприцепа
Чтобы поднять ось полуприцепа вручную, кнопку подъема переключают в положение «поднято» при остановленном или движущемся с малой скоростью прицепе, обычно порожнем или частично загруженном. Кран подъема оси перенаправляет воздух в баллон подъема, ось отрывается от дороги за несколько секунд, а рабочие подушки подвески этой оси стравливаются. Как поднять подъемную ось на полуприцепе с автоматическим управлением — то же самое действие происходит без участия водителя, когда датчик нагрузки или манометр в контуре подвески фиксируют, что фактический вес на оси ниже установленного порога.
Чтобы опустить ось на полуприцепе, кнопку переключают в обратное положение, либо система делает это автоматически при увеличении нагрузки: воздух уходит из баллона подъема, рабочие подушки подвески заполняются, и ось плавно встает на дорогу. Опускать ось нужно до начала движения с полной загрузкой — попытка тронуться с грузом на поднятой оси перегружает оставшиеся оси группы сверх нормы точно так же, как отсутствие лишней оси в принципе.
Манометр на ось полуприцепа в кабине или на раме показывает давление в рабочем контуре подвески и служит ориентиром фактической загрузки: чем выше давление в подушках, тем больше вес на оси. Манометр нагрузки на ось полуприцепа не заменяет весовой контроль и не дает точную массу в тоннах, но позволяет водителю на глаз оценить, распределена ли нагрузка равномерно между осями группы, и не пора ли опустить подъемную ось перед постом весового контроля.
Компоненты комплекта подъемной оси

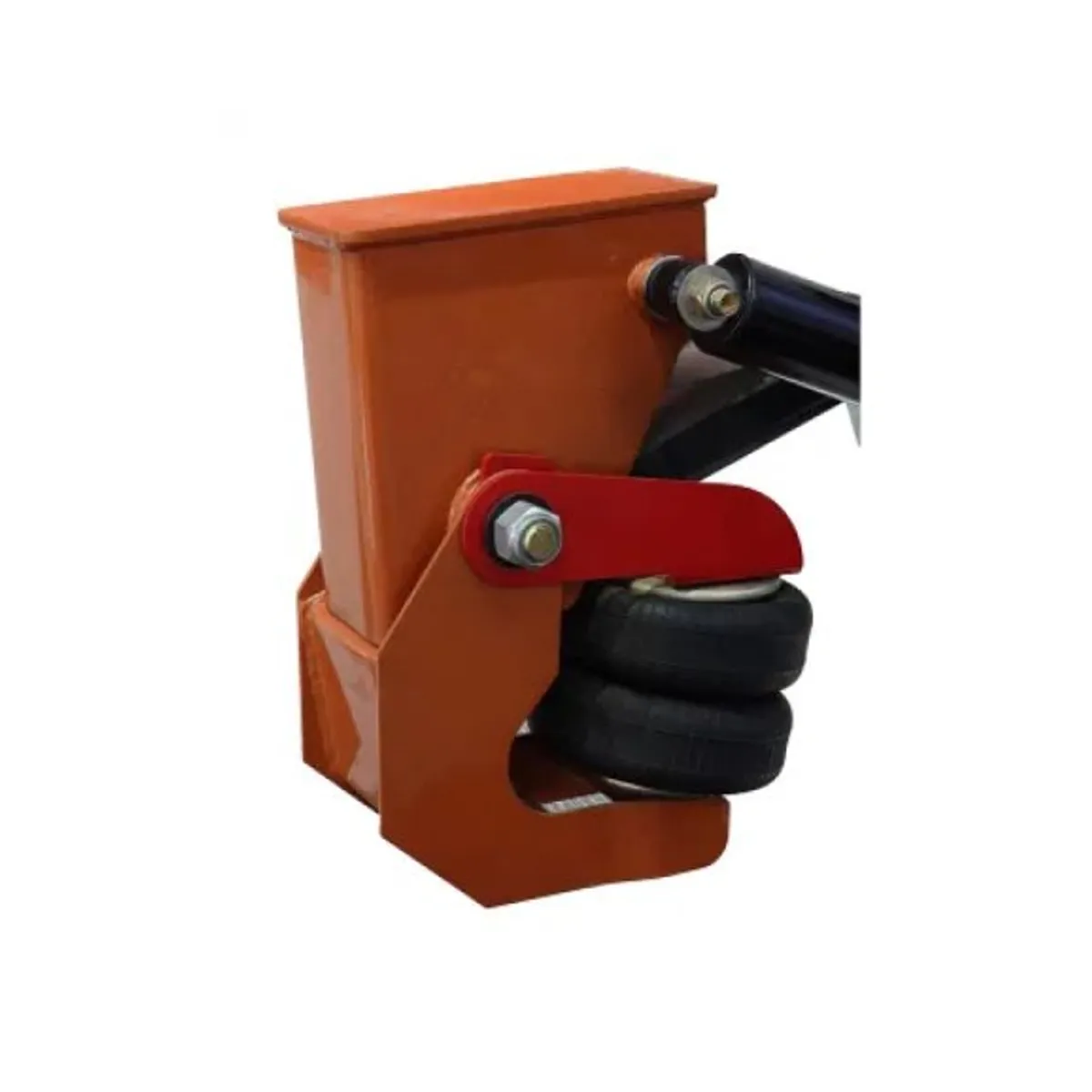

Комплект для подъемной оси на полуприцеп обычно включает кран или клапан управления, кнопку, баллон (подушку) подъема, соединительные магистрали и, если предусмотрено автоматическое управление, датчик нагрузки или реле давления. Подушка на подъемную ось полуприцепа — это отдельный воздушный баллон, отличный от рабочих подушек подвески: его задача не амортизировать нагрузку, а поднимать ось при подаче давления, поэтому подбирать его нужно по посадочным размерам конкретной подвески, а не по аналогии с обычной рессорной подушкой.
Механизмы подъемной оси полуприцепа на разных подвесках устроены немного по-разному: на пневматической подвеске подъем реализуется через отдельный баллон и кран, встроенные в общий пневмоконтур подвески; на рессорной подвеске с подъемной осью механизм чаще построен на отдельном силовом цилиндре или рычаге, а не на баллоне. Разница между этими схемами и общее устройство подвески подробнее разобраны в нашем руководстве по подвеске полуприцепа. При подборе запчастей для замены важно точно определить тип подвески и схему конкретного прицепа, а не ориентироваться только на марку прицепа в объявлении о продаже.
Установка подъемной оси на полуприцеп, будь то замена изношенного комплекта или монтаж нового узла на существующую подвеску, требует точного соответствия крана, магистралей и баллона подъема характеристикам основного пневмоконтура прицепа — по рабочему давлению, диаметру фитингов и допустимой производительности компрессора. Несоответствие по производительности — частая причина того, что ось поднимается слишком медленно или не до конца.
Неисправности и обслуживание подъемной оси полуприцепа
Самая частая неисправность подъемной оси — не полностью герметичный кран или клапан, из-за которого воздух постепенно уходит из баллона подъема, и поднятая ось со временем опускается сама по себе. Вторая по частоте причина — забитая или пережатая магистраль подачи воздуха к баллону подъема, из-за которой ось поднимается медленно или не до конца даже при исправном кране. Обе неисправности проверяются одинаково: мыльным раствором на соединениях под давлением и визуальным осмотром магистралей на предмет перегибов или потертостей.
Датчики нагрузки на ось полуприцепа, если они установлены, со временем могут давать неточные показания из-за коррозии контактов или смещения крепления — это проявляется как ось, которая поднимается или опускается не в тот момент, хотя пневматический контур исправен. В этом случае сначала проверяют механическую целостность и калибровку датчика, а не сам кран.
Регулярное обслуживание подъемной оси сводится к тому же, что и обслуживание рабочего пневмоконтура подвески: контроль герметичности соединений, состояния магистралей и работоспособности крана при плановом техобслуживании прицепа. Самостоятельная сборка подъемной оси из разрозненных компонентов без опоры на заводскую пневмосхему конкретной модели не рекомендуется — несовместимые по давлению или производительности узлы создают риск отказа не только подъемной оси, но и основного тормозного контура. Комплекты для подъемной оси и запчасти для подвески полуприцепа можно купить в разделах подвески полуприцепа и ресиверов прицепа, а весь модельный ряд группы осей — на странице осей полуприцепов.
Частые вопросы
Как работает подъемная ось полуприцепа?
Как поднять ось полуприцепа?
Как опустить ось на полуприцепе?
За что отвечает кран подъемной оси полуприцепа?
Зачем нужен манометр на ось полуприцепа?
Что делает датчик нагрузки на ось полуприцепа?
Что входит в комплект для подъемной оси на полуприцеп?
Можно ли поднимать ось полуприцепа под нагрузкой во время движения?
