الفرامل الكهربائية للمقطورة: التوصيل وإعداد وحدة التحكم وضبط القوة

كيف تعمل الفرامل الكهربائية للمقطورة: توصيل الأسلاك على محاور المقطورة

يستخدم الفرامل الكهربائي للمقطورة مغناطيسًا كهربائيًا ثابتًا مركَّبًا على الصفيحة الخلفية داخل كل طبل. عندما ترسل وحدة تحكم الفرامل في الجرّار تيارًا عبر الخط، يُجذب المغناطيس نحو صفيحة المُرسي الدوّارة في الطبل، وهذا السحب يدفع عبر الرافعة حذوات الفرامل إلى الخارج نحو الطبل، دون أي ضغط هوائي أو هيدروليكي على الإطلاق، فقط تيار ومغناطيس.

توصيل أسلاك الفرامل على المقطورة لهذا النظام يعني مدّ ثلاثة موصلات إلى كل محور مزوَّد بفرامل: سلك موجب من البطارية (أزرق عادة، مُغذّى من وحدة التحكم)، وسلك أرضي، وسلك مغناطيس لكل جانب، تلتقي جميعها عند علبة توصيل أو نقطة وصل وتعود عبر قابس المقطورة إلى الجرّار. أعطال توصيل أسلاك فرامل المقطورة يسببها بشكل غير متناسب اتصال أرضي سيئ أكثر من مغناطيس معطوب؛ فالتآكل عند نقطة التأريض يظهر على مقياس الفولت متعدد كدائرة ضعيفة أو متقطعة، وهو ما يبدو تمامًا كمغناطيس فاشل حتى تُعزَل المشكلة.

مسار التوصيل هذا بأكمله منفصل عن الطبل والمحور وعتاد المحمل نفسها، التي نغطيها ضمن محاور العجلات وأطبال فرامل المقطورة؛ فمغناطيس جديد على أرضي متآكل لن يفرمل بشكل صحيح رغم ذلك، لذا افحص التوصيل قبل استبدال القطع.

إعداد وحدة تحكم الفرامل وضبط القوة (Gain)

يُركَّب طقم وحدة تحكم فرامل المقطورة داخل الجرّار ويطبّق تيارًا على مغناطيسات المقطورة بما يتناسب مع قوة فرملة السائق، إما عبر مقياس تسارع مدمج (تستخدم كل من وحدات التحكم ذات التأخير الزمني والتناسبية شكلًا من هذا) أو عبر ارتباط مباشر بدواسة فرامل الجرّار نفسها. يبدأ الإعداد بضبط القوة: المفتاح أو الإعداد الذي يتحكم في كمية التيار الواصلة إلى المغناطيسات عند تطبيق معيّن للفرامل.

يجب ضبط القوة وفق الوزن الفعلي المحمَّل للمقطورة، لا تركها على إعداد المصنع الافتراضي. إذا كانت منخفضة جدًا، تضعف فرملة المقطورة وتدعها تدفع الجرّار عند التوقف المفاجئ؛ وإذا كانت عالية جدًا، تُقفل عجلات المقطورة وتنزلق قبل عجلات الجرّار بكثير، ما يسرّع تآكل المغناطيس والحذوات ويكون خطيرًا فعليًا على الطرق المبللة. الطريقة الميدانية المعتادة هي البدء بقيمة منخفضة، والفرملة بلطف في منطقة فارغة وآمنة، وزيادة القوة بخطوات صغيرة حتى تفرمل المقطورة بثبات دون قفل العجلات.

سواء كانت وحدة تحكم من السوق الثانوية أُضيفت إلى جرّار لم يأتِ بواحدة، أو وحدة مركَّبة من المصنع، فإجراء ضبط القوة نفسه في الحالتين؛ فهو خطوة معايرة، لا إعداد يُضبط مرة واحدة عند التركيب، وينبغي إعادة فحصه كلما تغيّر حِمل المقطورة بشكل ملحوظ، مثل الانتقال من التشغيل فارغة إلى محمَّلة بالكامل.

حزمة الأسلاك والقابس وطقم وحدة تحكم الفرامل

تأتي معظم الجرّارات المصنَّعة خلال العقدين الماضيين مزوَّدة من المصنع بحزمة أسلاك وحدة تحكم فرامل مُمدَّدة مسبقًا، تنتهي بقابس تُدخل فيه حزمة وحدة التحكم ببساطة دون الحاجة إلى أي توصيل يدوي. وحيث لا تتوفر تلك الحزمة الأصلية، تتصل حزمة أسلاك وحدة تحكم من السوق الثانوية بدوائر أضواء الفرامل والبطارية في المركبة عبر موصل مخصص بدلًا من توصيل الأسلاك العارية، وهو أمر مهم لكل من الموثوقية والضمان في المركبات الأحدث ذات الإلكترونيات الحساسة.

من جهة المقطورة، يحمل قابس وحدة تحكم فرامل المقطورة، وعادة ما يكون دائريًا بسبع خطوط أو مسطحًا بأربع أو خمس خطوط، الأسلاك الموجب والأرضي والمغناطيس في اتصال واحد، بحيث لا يتطلب توصيل أو تبديل المقطورات إعادة توصيل أي شيء في كل مرة. إذا كنت تركّب وحدة تحكم لأول مرة، فحزمة CURT وحزمة أسلاك Tekonsha من أكثر المجموعات شيوعًا التي نراها محدَّدة من مشتري الأساطيل؛ وتتصل حزمة أي من العلامتين بنفس الموصل القياسي من جهة المقطورة الموضح أعلاه، فيتلخص الاختيار في وحدة التحكم التي تقرنها بها.

حزمة وحدة تحكم فرامل المقطورة المباعة كطقم تشمل عادة الحزمة نفسها والقابس المطابق وعتاد تركيب وحدة التحكم؛ شراؤها كطقم يتجنّب عدم توافق الموصلات بين الحزمة ووحدة التحكم المركَّبة فعليًا. وللتركيب الأول على مقطورة لم يسبق أن تركَّبت عليها وحدة تحكم، يكون طقم توصيل فرامل كهربائية للمقطورة يجمع الحزمة والقابس وموصلات علبة التوصيل عادة نقطة البداية الأبسط بدلًا من شراء كل قطعة على حدة.

كابلات فرامل المقطورة وصيانة التوصيل

تتعرّض كابلات فرامل المقطورة، أشواط الأسلاك الممتدة من علبة التوصيل إلى كل مغناطيس على طول المحور، لإجهاد فيزيائي أكبر من أي جزء آخر تقريبًا في الدائرة، إذ تمرّ قريبًا من الطريق وتتعرض للملح والطين والانثناء مع كل حركة للمحور على نظام التعليق. تشقق العزل بفعل الأشعة فوق البنفسجية وحصى الطريق هو أشيع نمط عطل، يليه التآكل بالاحتكاك حيث يحتك كابل بعضو في الهيكل أو حامل المحور مع مرور الوقت.

استبدال كابل فرامل المقطورة عملية بسيطة بمجرد إيجاد الشوط المتشقق أو المُحتَكّ، لكن الجزء الأصعب هو إيجاده؛ فالفحص البصري في كل صيانة، مع التحقق من تشقق العزل والنحاس المكشوف ومشابك التثبيت الآمنة، يكشف معظم المشاكل قبل أن تتحول إلى عطل فرامل متقطع يصعب تشخيصه على الطريق. مرّر الكابل البديل بنفس مسار الأصلي، بعيدًا عن أجزاء التعليق المتحركة، وأعد إحكام أي اتصالات في علبة التوصيل ضد تسرّب الماء.

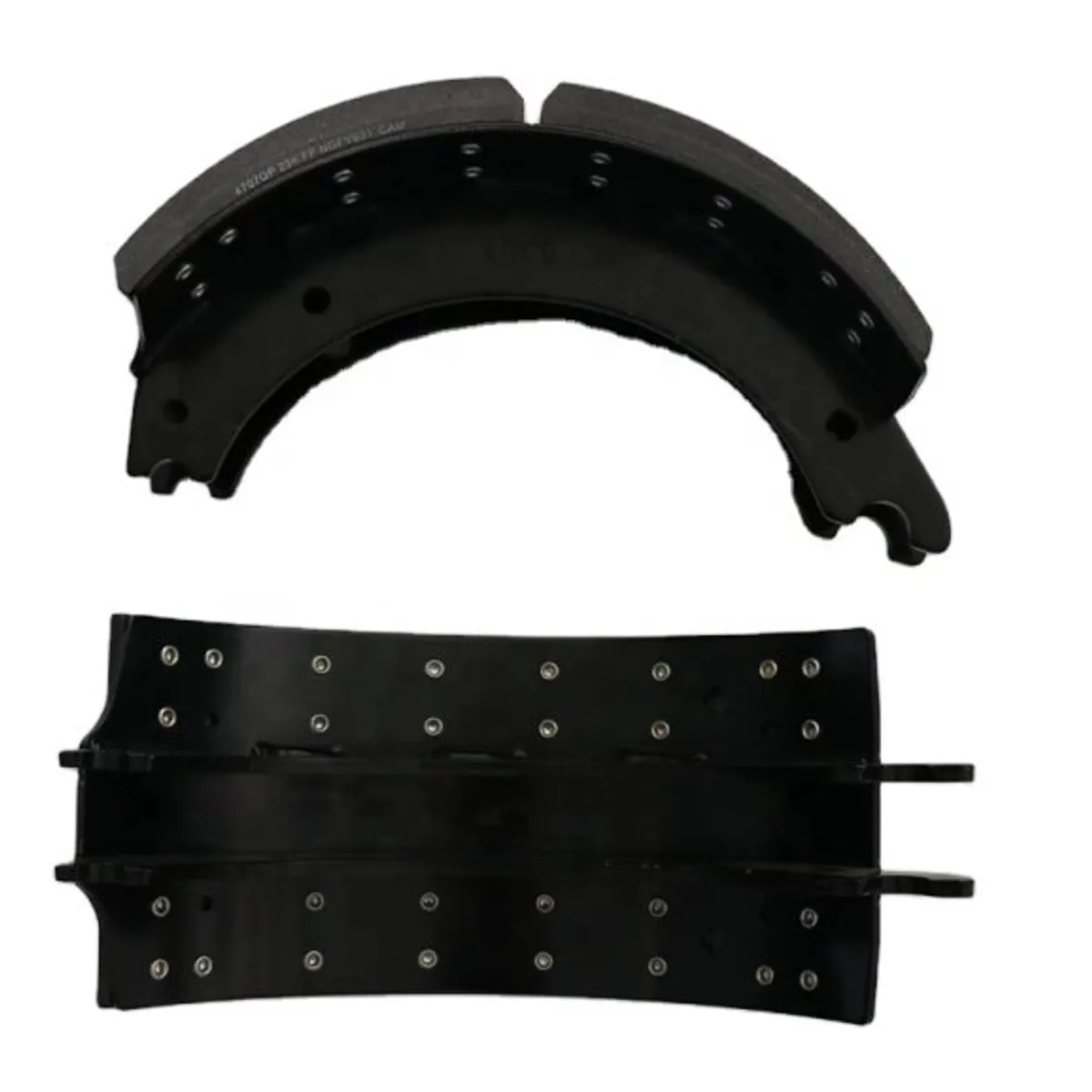

استبدال الفرامل الكهربائية للمقطورة: المغناطيسات والحذوات والأطبال

للمغناطيس عمر خدمة محدود؛ فسطح الاحتكاك يتآكل مع كل تطبيق، تمامًا كما تفعل بطانة الفرامل، والمغناطيس المتآكل يفقد قوة التمسك حتى في دائرة موصَّلة وموبوطة بشكل صحيح. بمجرد تآكل المغناطيس، خصّص الميزانية للعمل كاستبدال كامل للفرامل الكهربائية للمقطورة لا كإصلاح قطعة واحدة: الحذوات والمغناطيس، وغالبًا الطبل نفسه، تميل إلى التآكل معًا، لذا استبدال أرخص قطعة فقط يعني عادة تكرار العمل خلال نفس الموسم.

لإعادة بناء كاملة، يجمع طقم فرامل كهربائية للمقطورة مع الأطبال مجموعة الفرامل الكهربائية الكاملة، المغناطيس والحذوات والزنبركات وطبل مطابق، تحت رقم قطعة واحد، وهو أكثر اقتصادًا بمجرد الحاجة إلى استبدال أكثر من مكوّن واحد في طرف عجلة. نوفّر هذه الأطقم بنفس أنماط البراغي 4 و5 و6 المغطاة في صفحة محاور العجلات وأطبال فرامل المقطورة.

وكما في أي فرامل طبلية، استبدل الحذوات والمغناطيسات في أزواج على المحور، لا جانبًا واحدًا في كل مرة؛ فعدم تطابق قوة الفرملة بين الجانبين هو بالضبط ما يجعل المقطورة تسحب أو تترنّح تحت الفرملة القوية.

الفرامل الكهرومائية والقرصية الكهربائية مقابل الفرامل الطبلية الكهربائية

ليست كل مقطورة مزوَّدة بوحدة تحكم فرامل تستخدم طبلًا يعمل بالمغناطيس. تستخدم الفرامل الكهرومائية للمقطورة إشارة وحدة التحكم نفسها، لكن بدلًا من تغذية مغناطيس، تحرّك الإشارة مشغِّلًا كهرومائيًا صغيرًا يضغط سائل الفرامل نحو كاليبرات أو أطبال هيدروليكية قياسية؛ وهو إعداد شائع في مقطورات القوارب والمقطورات المرافقية الأثقل حيث كانت الفرامل الهيدروليكية أصلًا هي المواصفة الأساسية وأُضيف التحكم الكهربائي فوقها.

تذهب الفرامل القرصية الكهربائية للمقطورة أبعد من ذلك، فتجمع المشغِّل الكهرومائي مع كاليبر قرصي بدلًا من طبل، مقايضة بعض التكلفة والتعقيد مقابل مقاومة الضعف الأفضل في الطقس الرطب التي تشتهر بها الفرامل القرصية. لا يشترك أي من هذين النظامين في قطع مع فرامل طبلية كهربائية تعمل بالمغناطيس؛ فوحدة التحكم والتوصيل من جهة الجرّار تبدو متشابهة، لكن العتاد من جهة المقطورة مختلف تمامًا، لذا تأكد من نوع نظامك قبل طلب قطع بديلة.
